Packer

Packer dienen zum zeitweisen oder ständigen Verschließen von Bohrungen und Rohren oder zum Absperren unterschiedlicher Horizonte im Bohrloch. Sie werden eingesetzt bei Injektionen (Bergbau, Tunnelbau, Spezialtiefbau), Wasserdruck-Versuchen (WD-Versuchen), Pumpversuchen (Absperren von hangenden Grundwasserstockwerken), bei der tiefenorientierten Entnahme von Wasserproben aus Bohrungen und Grundwassermeßstellen, als Verschlüsse bei artesisch gespanntem Grundwasser, bei Verfüll- und Zementierarbeiten im Bohrloch und bei vielerlei Sonderfällen, speziell im Bereich der Bohrloch-mess- und Versuchstechnik.

Packer bestehen im Allgemeinen aus einem Packerrohr, über das ein Gummistück (Naturkautschuk, Silikonkautschuk, Viton o.ä.) unterschiedlicher Länge geschoben ist. Dieser Gummi wird, je nach Packertyp, durch Zusammenpressen in der Längsachse (mechanische Packer, Druckkolben-Packer) oder durch Expandieren mit einem geeigneten Medium wie Druckluft, Stickstoff, Wasser, Öl etc. (Schlauch- und Manschettenrohr-Packer) an die Bohrloch- oder Rohrwandung gepresst. Über das Packerrohr besteht eine Verbindung zu dem durch den Packer verschlossenen Hohlraum, so dass zum Beispiel Flüssigkeiten oder Gase verpresst und abgesaugt oder Messsonden und -leitungen durchgeführt werden können.

COMDRILL liefert serienmäßig 3 verschiedene Typen von Packern:

CMP Mechanische Packer (für Bohrungen ab 30 mm)
Bei diesen Packern wird der Packergummi über eine Gewindestange, ein Stützrohr und Druckscheiben mit Hilfe einer Mutter in der Längsachse zusammen- und somit radial auseinandergepresst. Vorteile: Einfache und robuste Konstruktion, einfache und schnelle Montage, günstiger Preis - für nahezu jeden Bohrlochdurchmesser lieferbar.

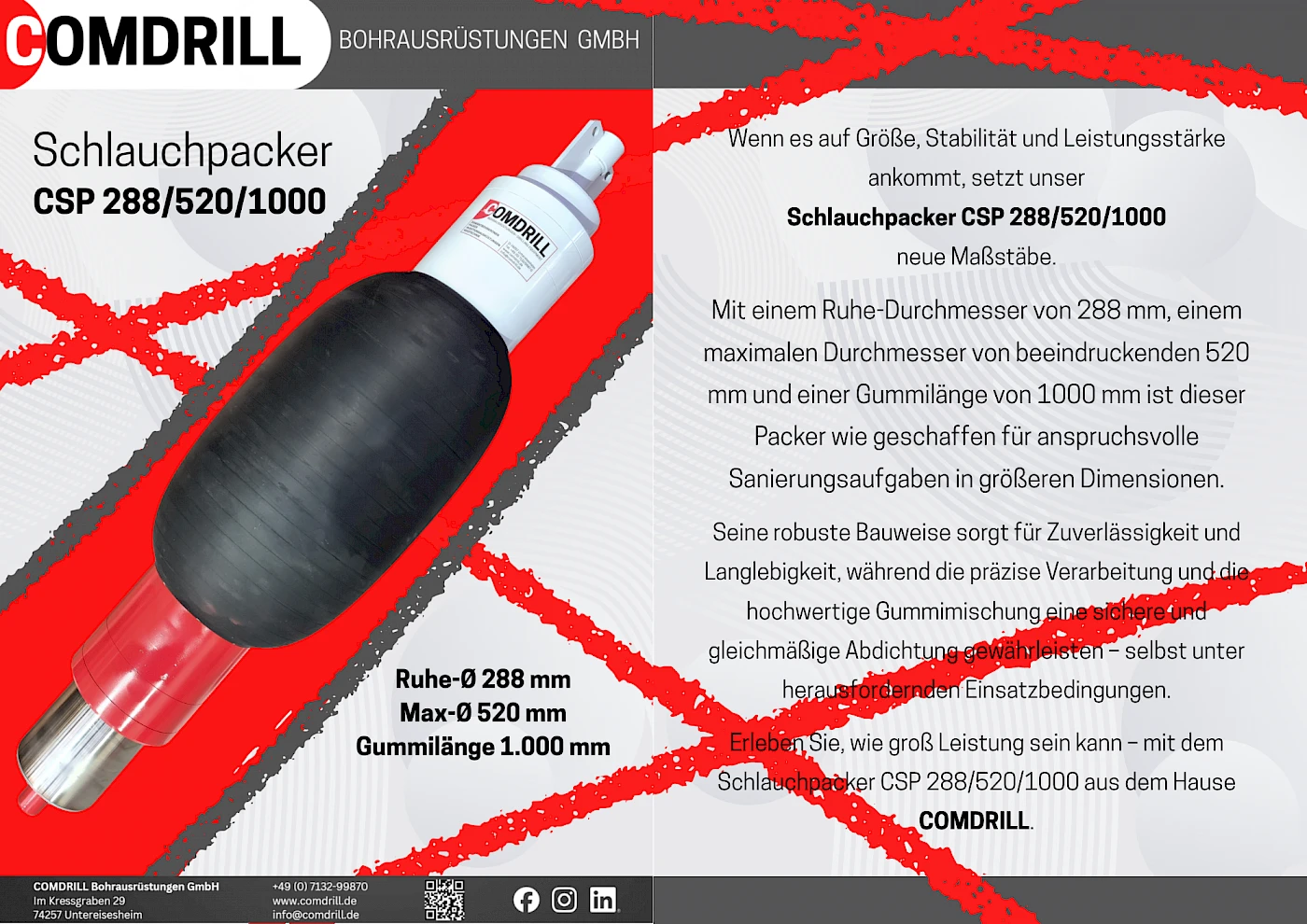

CSP Schlauchpacker (für Bohrungen von 25 - 340 mm)
Bei diesem Packertyp besteht der Gummi aus einem gewebeverstärkten, dehnbaren Schlauch, der über ein geeignetes Medium (Druckluft, Stickstoff, Wasser etc.) expandiert wird. Vorteile: Großer Spannbereich bei kleinem Eigendurchmesser (z.B. 72 - 160 mm bei Typ CSP 72/160), große Abdichtlänge (i. A. 500 oder 1000 mm), leicht kontrollierbarer Anpressdruck, einsetzbar in beliebigen Tiefen über Gestänge oder Schlauchleitung.

CSMP Manschettenrohr-Packer (für Manschettenrohre 1 " - 2 " und größer)
Es handelt sich hierbei um Doppelpacker-Systeme, die aus zwei 250 mm langen Schlauchpackern (CSP 23/30, CSP 30/56, CSP 36/66, CSP 46/76, CSP 46/110) bestehen. Die beiden Packer sind über eine 3-Stege-Konstruktion miteinander verbunden, die Packer-Austrittsöffnung liegt dazwischen. Diese Packer werden vorwiegend für Injektionen mit allen gängigen Manschettenrohren eingesetzt.
30

Alle COMDRILL-Packer können auch als Doppel- oder Mehrfachpacker (Abdichtung nach unten und oben) geliefert werden.

Sonderanfertigungen und Spezialkonstruktionen, insbesondere im Hinblick auf die thermischen und chemischen Eigenschaften des Gummi- oder Packerrohrmaterials sind möglich.


In unserem Produktkatalog finden Sie auf den Seiten 70-102 folgende Inhalte:

- Mechanische Packer CMP
- Schlauchpacker CSP
- Manschettenrohrpacker CSMP
- Packerzubehör
- Manschettenrohre und Zubehör
